EN600主輔泵供水應用

?

工作原理 ：1 臺 主泵 和 1 臺 輔泵 ，主泵長期運行，當供水不夠時 輔泵 工頻投入，壓力過高時 輔泵 斷開。 主泵 采用變頻控制， 輔泵 僅工頻投入。

管網壓力 < 設定壓力， 主泵轉速加快 ， 若達 50HZ 壓力不夠，經設置 15 秒后 Y1 輸出，輔泵工頻投入。

管網壓力 = 設定壓力， 維持當前狀態，供水量不變。

管網壓力 > 設定壓力， 主泵轉速降低， 若供水過剩主泵頻率下降到設定值，則 Y1 停止輸出，輔泵斷開。

硬件需求： 壓力傳感器 1 只、變頻器 1 臺、中間繼電器 1 只、交流接觸器 1 只、熱繼電器 1 只。

工藝實現： 壓力傳感器按裝供水管網上，壓力值轉換成 0~10V 信號（或 4 ～ 20 mA ），傳送給變頻器，經 PID 運算調節水泵電機轉速，當主泵 50HZ 供水不足，經設定 15 秒變頻器 Y1 輸出啟動輔泵，當供水過剩，則主泵轉速下降，若轉速低到設置的下限值 Y1 斷開，斷開輔泵。

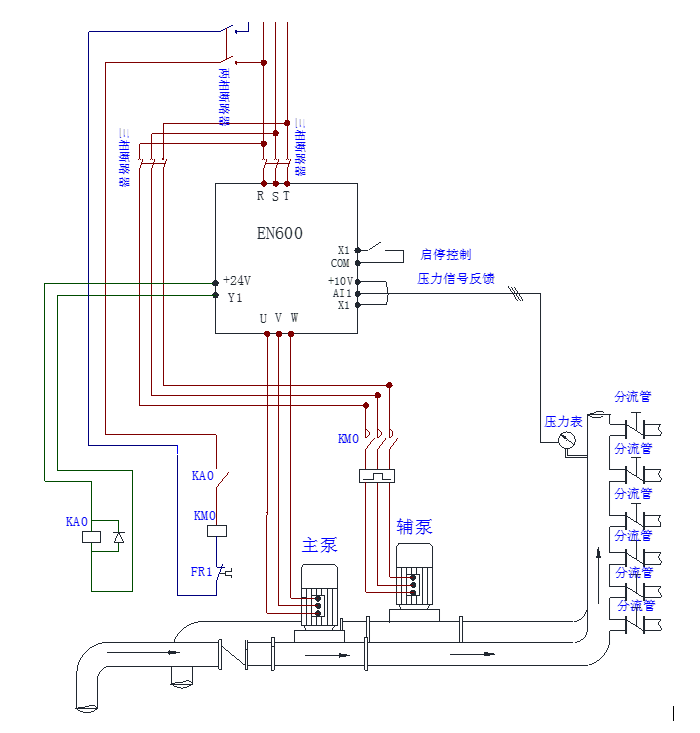

接線方式：   R 、 S 、 T 接電源線； U 、 V 、 W 接主泵電機線； X1-COM 接啟停開關；主控板端子 +10V 、 AI1 、 GND 接壓力表反饋線，端子 Y1 接中間繼電器 KA0 。交流接觸器 KM0 工頻接輔泵電機。

接線圖如下：

參數設置：

1、    基本參數設置：主要是加減速時間、外部端子設定

     2 、PID 閉環參數設置：設置F12.00=1 恒壓供水模式有效后閉環F11 組的PID 功能自動生效

    3 、（可選項）設定壓力和實際壓力的雙顯：   若選擇雙顯鍵盤EN-LED2 、或者液晶鍵盤EN-LCD1/EN-LCD2 時可以實現設定壓力與實際壓力的同時顯示。
